Konfigurasi Routing RIP pada Router Cisco

Pada Kali ini saya akan melakukan konfigurasi Routing dinamic RIP pada router Cisco

Apa Itu Routing RIP ?

Routing Information Protocol adalah sebuah protokol routing dinamis yang digunakan dalam jaringan LAN dan WAN. Oleh karena itu protokol ini diklasifikasikan sebagai Interior Gateway Protocol. Protokol ini menggunakan algoritme Distance-Vector Routing. Pertama kali didefinisikan dalam RFC 1058.

Jasa pembuatan legalitas perusahaan, atau pembuatan dokumen PT, CV, PMA
Jasa pembuatan pendirian PT, CV, PMA, serta Jasa pembuatan pendirian Yayasan
Murah, Cepat, terpercaya www.konsultanlegalitas.co.id

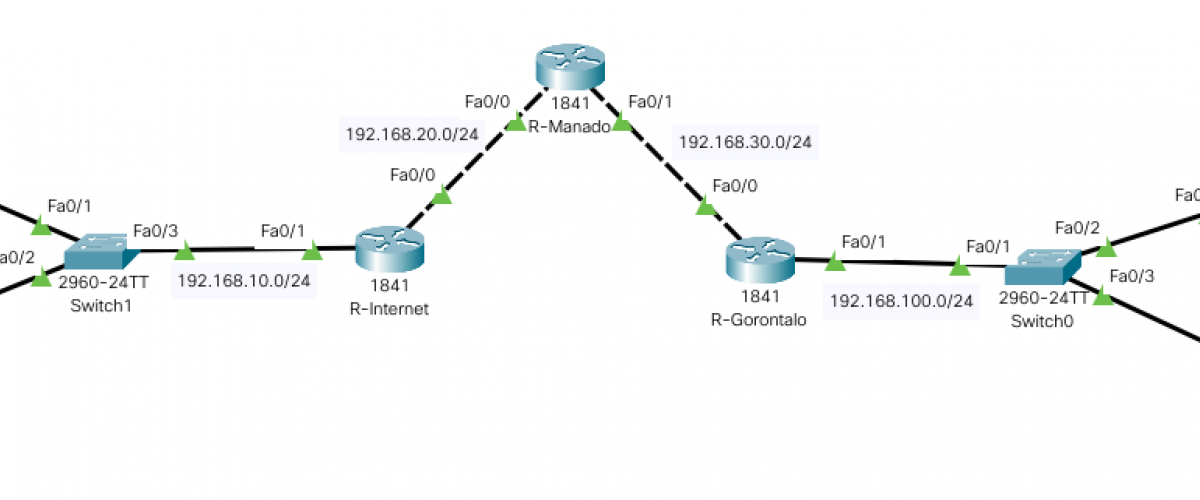

Pada topologi di atas kita akan mencoba untuk mengkonfigurasi ke tiga router tersebut menggunakan routing rip, agar semua client dan server dapat saling terhubung

Konfigurasi Ip Address pada Router R-Internet
R-Internet>en

R-Internet#configure terminal

R-Internet(config)#interface fastEthernet 0/1

R-Internet(config-if)#ip add 192.168.10.1 255.255.255.0

R-Internet(config-if)#no shutdown

R-Internet(config)#interface fastEthernet 0/0

R-Internet(config-if)#ip add 192.168.20.1 255.255.255.0

R-Internet(config-if)#no shutdown

2. Konfigurasi Ip Address pada router R-Manado

R-Manado>enable

R-Manado#configure terminal

R-Manado(config)#interface fastEthernet 0/0

R-Manado(config-if)#ip add 192.168.20.2 255.255.255.0

R-Manado(config-if)#no shutdown

Distributor pusat penjualan segala alat listrik tenaga surya. Toko online jual listrik tenaga matahari. Produsen Produk solar sel murah.www.tokosolarcell.net . daftar Paket harga penjualan listrik tenaga matahari

R-Manado(config)#interface fastEthernet 0/1

R-Manado(config-if)#ip add 192.168.30.2 255.255.255.0

R-Manado(config-if)#no shutdown

3. Konfigurasi Ip Address pada router R-Gorontalo

R-Gorontalo>enable

R-Gorontalo#configure terminal

Distributor pusat penjualan segala alat listrik tenaga surya. Toko online jual listrik tenaga matahari. Produsen Produk solar sel murah.www.tokotenagasurya.net daftar harga listrik tenaga matahari

R-Gorontalo(config)#interface fastEthernet 0/0

R-Gorontalo(config-if)#ip add 192.168.30.1 255.255.255.0

R-Gorontalo(config-if)#no shutdown

R-Gorontalo(config)#interface fastEthernet 0/1

R-Gorontalo(config-if)#ip add 192.168.100.1 255.255.255.0

R-Gorontalo(config-if)#no shutdown

4. Konfigurasi IP Address pada semua client

srv1 > IP 192.168.10.2

Netmask 255.255.255.0

Gateway 192.168.10.1

srv2 > IP 192.168.10.3

Netmask 255.255.255.0

Gateway 192.168.10.1

pc 0 > IP 192.168.100.2

Netmask 255.255.255.0

Gateway 192.168.100.1

pc 1 > IP 192.168.100.2

Netmask 255.255.255.0

Gateway 192.168.100.1

Jika semua sudah di konfigurasi ,sekarang kita lanjut ke tahap Routing

Routing RIP Pada R-Internet

Routing RIP Pada R-Manado

Routing RIP Pada R-Gorontalo

Jika sudah pastikan semua cliet bisa saling terhubung


Sekian Dari saya ..
